种牙的骨粉是什么材料？人工合成牛骨制成的材料

种牙的骨粉在口腔医学中扮演着至关重要的角色，尤其是在种植牙手术中。骨粉材料不仅有助于增加或补充牙槽骨量，确保种植体的稳定性和成功几率，还能促进骨组织的再生。本文将探讨种牙的骨粉材料，特别是人工合成牛骨制成的材料，并分析其特点、制备过程和应用结果。

一、种牙的骨粉材料概述

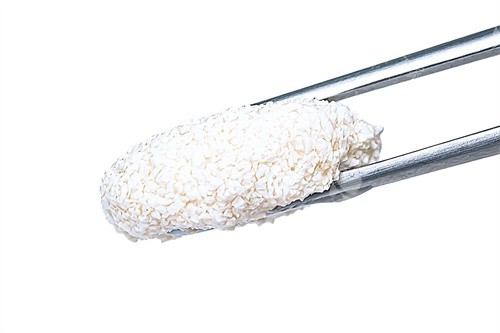

种牙的骨粉，也被称为骨替代材料，主要用于在种植牙过程中增加或补充牙槽骨量。这些骨粉材料通常具有良好的生物相容性和生物活性，能够促进骨细胞的生长和新骨的形成。骨粉材料大致可以分为三类：人工合成骨粉、动物源骨粉和自体骨粉。其中，人工合成牛骨制成的材料作为一种重要的动物源骨粉，备受关注。

二、人工合成牛骨制成的材料

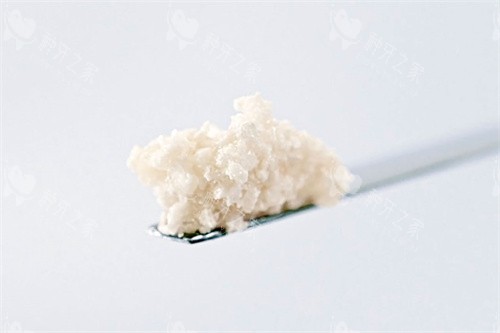

人工合成牛骨制成的材料通常是通过高温煅烧牛骨而得到的。这种方法保留了自然骨中羟基磷灰石纳米晶体与胶原纤维的排列方向，赋予了材料优异的生物力学性能。这种材料不仅具有与人体骨骼相似的结构，还能够为骨细胞提供良好的生长环境，促进骨的再生。

1. 制备过程

高温煅烧牛骨法制备多孔BCP（双相磷酸钙）材料的过程包括几个关键步骤。首先，将牛骨进行初步处理，去除其中的有机物和无机杂质。然后，在高温条件下（通常超过1300℃）进行煅烧，使牛骨中的羟基磷灰石逐步分解，形成HA/β-TCP复合材料。煅烧过程中，HA从800℃开始脱水转换成缺氧磷灰石OHA，再从1200℃开始分解为磷酸三钙TCP和磷酸四钙TTCP。在降温过程中，一部分TCP和TTCP会结合水蒸气还原为羟基磷灰石。

值得注意的是，控制煅烧的升温速率和降温过程对材料的性能有重要影响。控制升温速率可以有效避免灰化现象，而降温过程则影响TCP的晶型变化和α-TCP向β-TCP的转化。通过合理的煅烧温度和时间，可以调整HA/β-TCP的比例，从而影响材料的生物降解性和骨诱导性。

2. 材料特点

人工合成牛骨制成的材料具有多种优点。首先，由于保留了自然骨中羟基磷灰石纳米晶体与胶原纤维的排列方向，这种材料具有优异的生物力学性能。其次，材料中的大孔和微孔结构不仅为骨长入过程提供了可能，还能富集体液中流通的促进成骨的因子和细胞，加速骨重塑过程。此外，β-TCP的降解过程增加了材料表面CHA（碳酸羟基磷灰石）的沉积，进一步增强了细胞的粘附、增殖和分化过程。

三、应用结果与前景

人工合成牛骨制成的材料在种植牙手术中具有广泛的应用前景。其优异的生物相容性和生物活性使得种植体能够更好地与周围骨质结合，提高种植体的稳定性和成功几率。使用这种材料可以改善因牙齿缺失导致的咀嚼困难、颌面部畸形等问题，提高患者的生活质量。

此外，随着对多孔BCP材料研究的深入，其制备方法不断优化，制备成本逐渐降低，使得这种材料在临床应用中更加具有竞争力。未来，人工合成牛骨制成的材料有望在口腔医学领域发挥更大的作用，为更多患者带来福音。

种牙的骨粉材料在种植牙手术中发挥着重要作用，其中人工合成牛骨制成的材料以其优异的生物力学性能和骨诱导性备受关注。通过高温煅烧牛骨法制备的多孔BCP材料不仅具有与人体骨骼相似的结构，还能促进骨细胞的生长和新骨的形成。随着研究的深入和制备技术的不断改进，人工合成牛骨制成的材料有望在口腔医学领域发挥更大的作用，为种植牙手术提供更加可靠和有效的解决方案。
